Dehnungsmessung an Polymer
|

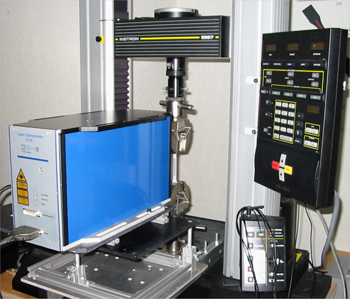

Ein Laserextensometer K-100 mit einem Messbereich von 100 mm wurde zur Dehnungsmessung an einer Polymerprobe benutzt.

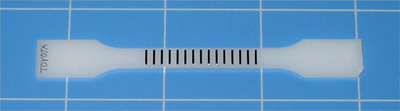

Der Zugversuch wurde mit einer milchig-transparenten Probe durchgeführt. Um gut kontrastierende Markierungen zu erhalten, wurden schwarze Streifen mit Siebdruckfarbe und einer Maske aufgebracht.
An der gebrochenen Probe sind die schwarzen Streifen sehr deutlich zu sehen. Sie folgten der Proben-Deformation und sind sehr viel größer als im Ausgangszustand. Die Farbänderung des Probenmaterials ist ebenfalls deutlich sichtbar.

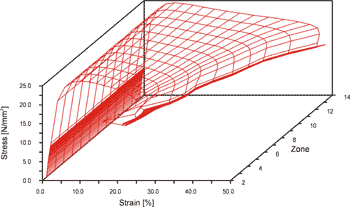

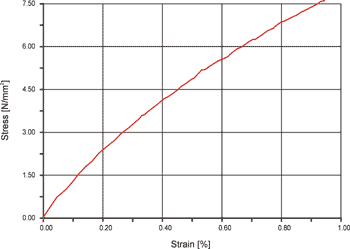

Die Ergebnisse der Messung werden in den folgenden Diagrammen dargestellt:
|
