Dehnungsmessung an Stahl
|

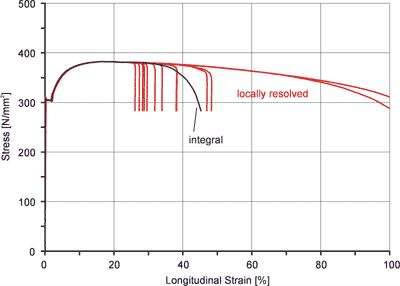

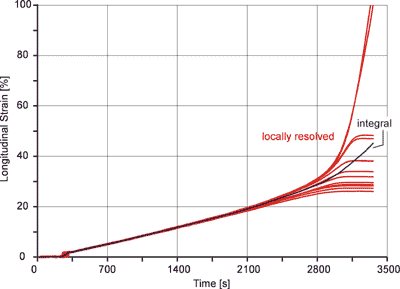

Dehnungsmessung an StahlEin Laserextensometer vom Typ P-50 wurde zur Dehnungsmessung an einem Stahlprüfkörper aus St37 eingesetzt. Der Prüfkörper war mit 14 Streifen versehen. Während des Zugversuchs wurden Zeit, Kraft und Dehnung gespeichert. Die Auswertungssoftware berechnet aus Kraft und Anfangsquerschnitt automatisch die Spannung. Desweiteren werden ausgewählte Kennwerte bestimmt. Vergleich zwischen integraler und ortsaufgelöster Dehnung:

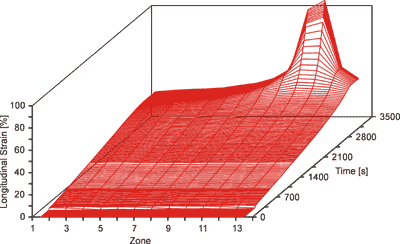

Dehnungsverteilung entlang des Prüfkörpers im Verlauf des Experiments:
|
