Flächenscanner
Flächenscanner

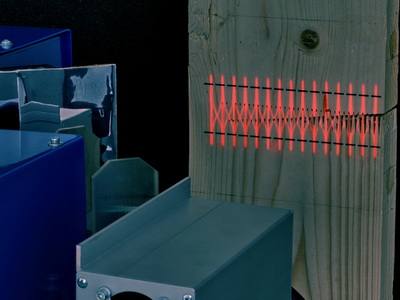

Der Flächenscanner dient zur berührungslosen Messung der Dehnung oder Stauchung von Prüfkörpern bei einachsiger Belastung. Dabei kann die Dehnung über die Probenfläche verteilt gemessen werden.

Dafür wird ein Parallel-Scanner um einen verstellbaren Spiegel erweitert, der es erlaubt, den Scanstrahl horizontal zu verschieben. Dadurch ist es möglich, die Dehnung an bis zu 250 verschiedenen Stellen zu messen.

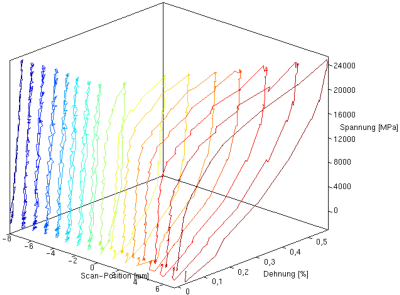

3D-Diagramm

Technische Daten Flächenscanner
Scannbereich auf dem Prüfkörper 50 mm (längs) / 250 mm (quer)
Messpositionen bis zu 250
Arbeitsabstand 100..300 mm
Auflösung (micron) 0.1 µm
Genauigkeit ± 2µm
Scannrate 200 Hz
Dauer eines Scanns 2,5 ms
Probenoberfläche eben oder
strukturiert
(Bauteile)
