Kunde: Deutsches Kunststoff-Institut

Messung von Längs- und Querdehnung in einer Klimakammer (Poissonzahl)

Ein Kreuzscanner vom Typ K-50 kommt zur Messung der Poissonzahl in einer Klimakammer bei einer Temperatur von bis zu 250 °C zur Anwendung. Der Scannbereich beträgt für die Längs- und Querdehnung 50 mm. Das System ist in die Zugprüfmaschine integriert und an die Klimakammer angepaßt.
Die Klimakammer wurde von Fiedler Optoelektronik GmbH modifiziert. Ein Vakuumtunnel (Typ "Stahl") wird zur Einleitung des Laserstrahls bis kurz vor den Prüfkörper eingesetzt. Der Einfluß von Luftturbulenzen auf die Meßgenauigkeit wird dadurch minimiert.

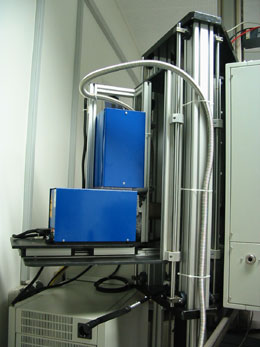

Die Halterung des Laserextensometers bietet eine Höhenverstellung und ein einfaches Heraus- und Hineinfahren in die Kammer. Trotz intensiver Einkopplung in die Klimakammer, können somit das Laserextensometer sowie die Kammer zügig aus dem Prüfraum herausgefahren werden.

Deutsches Kunststoff-Institut, Abteilung Technologie, Darmstadt, Deutschland
