Kunde: Alcan Technology & Management AG

Dehnungsmessung an einer Klimakammer bei einer Temperatur von bis zu 600 °C

Ein Laserextensometer vom Typ P-100 kommt an einer Klimakammer bei einer Temperatur von bis zu 600 °C zur Dehnungsmessung von Aluminiumproben zur Anwendung. Das System ist in die Zugprüfmaschine integriert und an die Klimakammer angepaßt. Die Klimakammer wurde durch Fiedler Optoelektronik GmbH modifiziert.

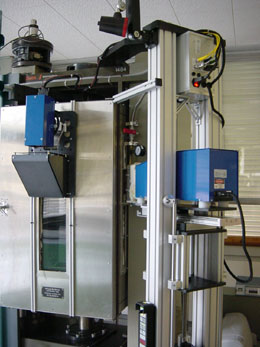

Der Sender ist an einer vertikal und horizontal verstellbaren Halterung montiert. Der Empfänger wurde an der Tür montiert.
Ein Vakuumtunnel (Typ "Stahl") wird zur Einleitung des Laserstrahls in die Kammer nahe an den Prüfkörper benutzt. Dadurch werden Einflüsse der Luftturbulenzen auf die Meßgenauigkeit minimiert.

Das Laserextensometer kann zusammen mit dem Vakuumtunnel aus der Kammer gefahren werden, um Platz das Ein- und Ausspannen der Prüfkörper zu schaffen. Nach dem Einsetzen eines neuen Prüfkörpers kann das System einfach an die Arbeitsposition zurückgefahren werden und der nächste Versuch kann gestartet werden.

Alcan Technology & Management AG, Technology Center, Neuhausen, Schweiz
