Kunde: Forschungszentrum Rossendorf

Zug- und Dreipunkt-Biegeversuche in einer Klimakammer

Ein Laser Extensometer des Typs P-50 wird an einer Klimakammer bei einer Temperatur von -70 °C bis zu +300 °C eingesetzt. Das Extensometer ist für Zugversuche und Dreipunktbiegeversuche ausgelegt. Das System ist in die Zugprüfmaschine integriert und an die Klimakammer angepaßt. Die Klimakammer wurde von Fiedler Optoelektronik GmbH modifiziert.

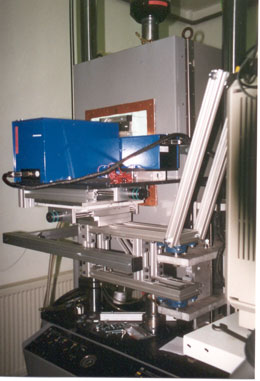

Der Meßkopf ist auf einer Grundplatte an einer schwenkbaren Halterung montiert. Die Halterung ist so ausgelegt, daß das Extensometer um 90 ° gedreht werden kann und damit horizontal scannt und für CMOD- und CTOD-Messungen bei Dreipunktbiegeversuche eingesetzt werden kann.

Forschungszentrum Rossendorf, Institut für Sicherheitsforschung, Rossendorf, Deutschland
